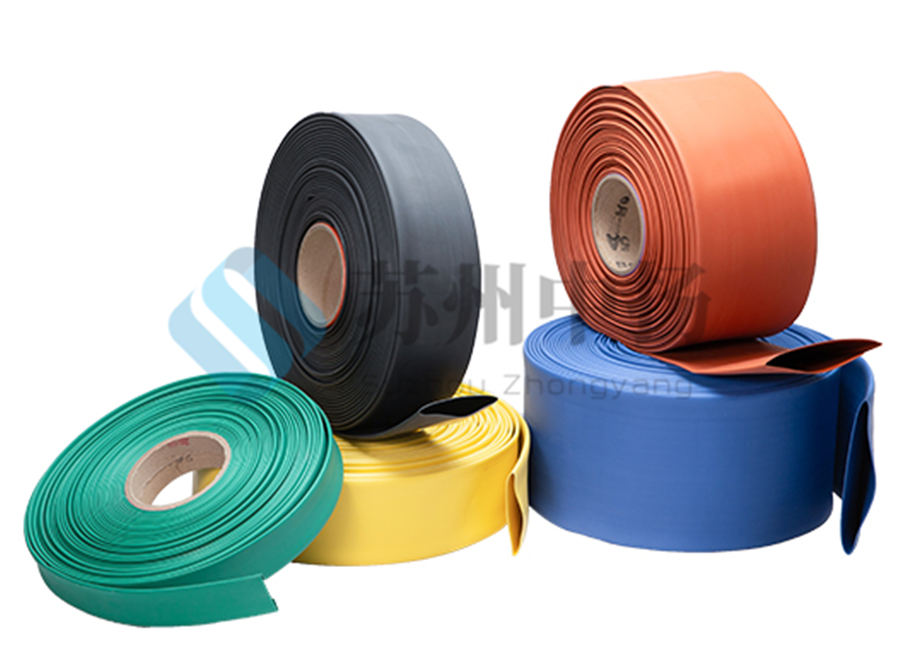

热缩母排保护套管

产品展示

苏州中扬高分子材料有限公司
销售热线：185-5678-8874
E-mail：2622652832@qq.com
地址：江苏省苏州市吴江区汾湖经济开发区
网址：https://www.zygfz.com

产品信息：
热缩母排保护套管通常应用于中高低压变电站和高低压开关柜等电力产品中铜铝母线的绝缘防护，具有阻燃，耐高压的特点，分别是0.6/1kv、6/10kv、15/20kv、26/35kv三类。

热缩母排保护套管通常应用于中高低压变电站和高低压开关柜等电力产品中铜铝母线的绝缘防护，具有阻燃，耐高压的特点，分为MPG01、MPG10、MPG20、MPG35分别是0.6/1kv、6/10kv、15/20kv、26/35kv三类。

l该产品配有收缩带、母排盒、避雷器保护盒

l其他颜色和规格尺寸可以根据客户要求定制
产品性能表

序号	指标	试验方法
1 2 3 4 5 6 7 8 9 10 11 12 13 14	外观硬度，邵氏A 密度，20℃，10³kg/m³ 吸水率，%（14天后）收缩温度，℃ 轴向收缩率，% 拉伸强度，Mpa 伸长率，% 低温柔韧性，-40±2℃/4h 热冲击性能，200±2℃/4h 热老化性能，136±2℃/168h后拉伸强度，Mpa 伸长率，% 击穿强度，KV/mm 体积电阻系数， Ω.cm 氧指数	表面光滑 ≤80 1.34±0.1 ≤0.5 130±5 ≤10 ≥12.0 ≥400 无裂纹不滴不流 ≥10.0 ≥400 ≥23.0 ≥1*1014 ≥28.0

热缩母排保护套管使用时推荐的对地和相间的空气绝缘距离

负荷电压	规格	MPG10系列绝缘距		MPG10系列绝缘距
(KV)	(mm)	对地（mm)	相间（mm)	对地（mm)	相间（mm)
10	120	80	70	50	40
24	220	160	120	105	75
35	320	--	--	200	150
注：1.通常绝缘距离指不使用母排管时的相间绝缘距离 2.表中的绝缘距离可能会因为实际的开关柜内的排布情况而有所改变。

产品规格表

产品规格	收缩前口径mm	收缩后壁厚mm	收缩后口径mm
20/8	≥20	2.0±0.1	＜8
25/10	≥25	2.0±0.2	＜10
30/12	≥30	2.5±0.2	＜12
40/16	≥40	3.0±0.2	＜16
50/20	≥50	3.0±0.2	＜20
65/25	≥65	3.0±0.2	＜25
75/30	≥75	3.0±0.2	＜30
85/35	≥85	3.0±0.2	＜35
100/40	≥100	3.0±0.2	＜40
120/50	≥120	3.0±0.2	＜50
150/60	≥150	3.0±0.2	＜60
160/60	≥160	3.0±0.2	＜60
200/74	≥200	3.0±0.2	＜74
250/75	≥250	4.2±0.2	＜75
300/95	≥300	4.2±0.1	＜95
注：*X=35kv 20kv 10kv 1kv;柔软阻燃母排绝缘管热收缩管标准颜色为红、黄、绿色。
