产品信息：

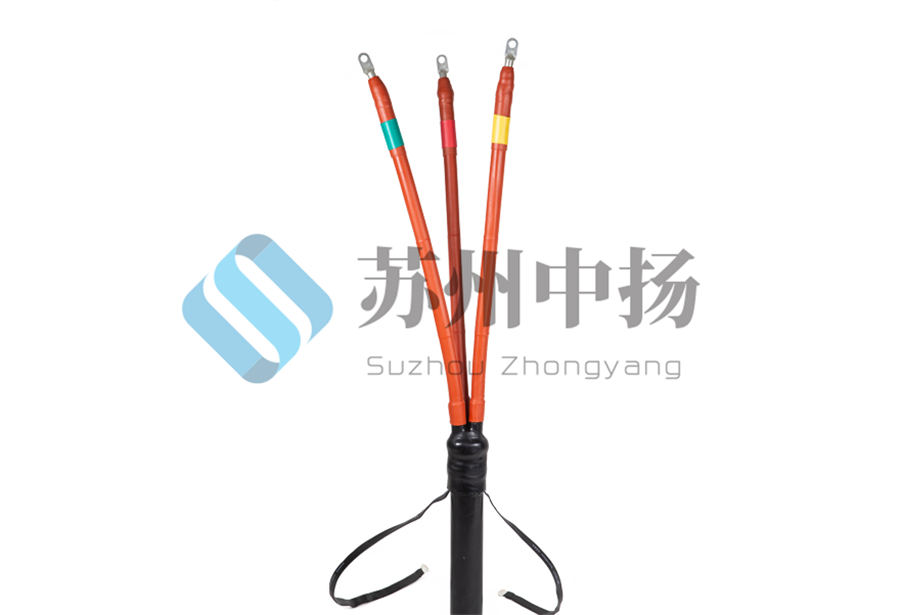

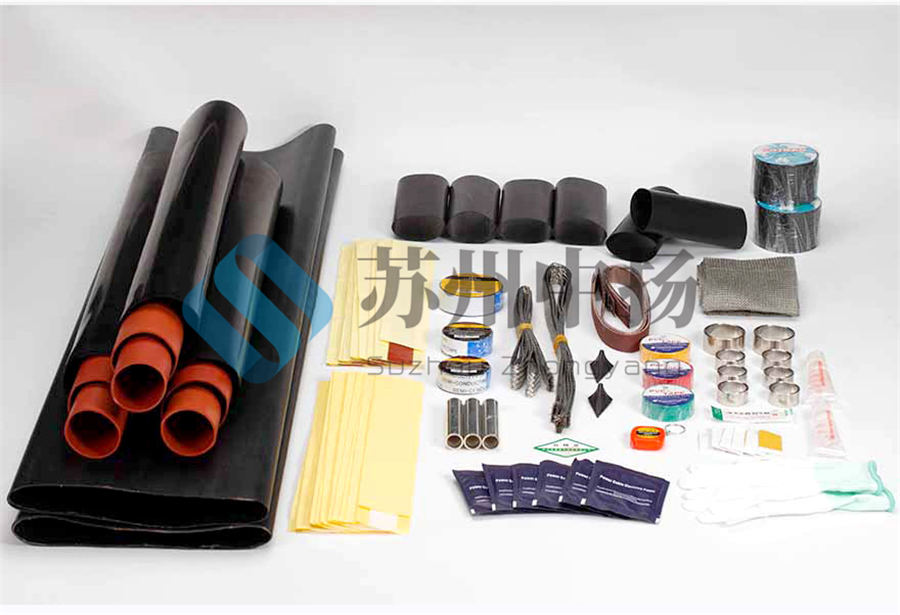

10KV热缩电缆附件是由辐射交联聚烯烃制造的组件组装而成，广泛运用于电力、石油化工、冶金、铁路、港口和建筑等领域中压10KV等级电力线路中的户内、户外接头以及电缆中间接续。产品分为单芯、三芯。终端头的绝缘管一般650mm长，但也可根据客户的要求加长到800mm、1000mm、1200mm。
10KV热缩电缆附件的室内室外电气端子接头的保护，广泛应用在电力供应系统，炼油，冶金，铁路，港口及对电力供应和电力安全有较高要求的领域。
产品分为单芯、三芯。终端头的绝缘管一般650mm长，但也可根据客户的要求加长到800mm、1000mm、1200mm。10KV热缩电缆附件使用交联电缆热缩型终端头双地线工艺。即钢锴地线和铜屏蔽地线分开，全电缆裕度更加合理。
交联电缆热缩型中间连接新工艺（三道密封工艺。电缆中间接头故障许多是因为密封不好造成的，我公司率先采用新工艺（三道密封工艺）使电缆运行起来更加安全可靠。所谓三道密封即外护层密封，内护层密封，再加内绝缘管两端的密封。
技术指标表
|
项目 |
试验项目 |
标准要求 |
试验结果 |
结论 |
|
15kv户内，户外终端及中间连接 |
工频耐压 |
45kv,min 不闪络，不击穿 |
45kv,min 未闪络，未击穿 |
通过 |
|
局部放电试验 |
13kv≤20pc |
13kv时 2pc |
通过 |
|
|
负荷循环试验，3个星期 |
5h加热时，3h冷却，加热时，导体问题为95℃ |
由以下试验评定 |
|
|
|
局部放电试验 |
13kv时放电量≤20pc |
13kv时 2pc |
通过 |
|
|
冲击电压试验 |
105kv，正负极性各10次，允许闪络一次，但不计入总试验次数 |
105kv未闪络，未击穿 |
通过 |
|
|
负极性直流电压试验 |
52kv/15min不闪络，不击穿 |
52kv/15min未闪络，未击穿 |
通过 |
|
|
4h工频电压试验 |
35kv/4h不闪络，不击穿 |
35kv/4h未闪络，未击穿 |
通过 |
|
|
名称 |
型号 |
适用电缆截面mm2 |
|
10kv三芯户内终端 |
10-NSY/3.1 |
25-50 |
|
|
10-NSY/3.2 |
70-120 |
|
|
10-NSY/3.3 |
150-240 |
|
|
10-NSY/3.4 |
300-400 |
|
10kv三芯户外终端 |
10-NSY/3.1 |
25-50 |
|
|
10-WSY/3.2 |
70-120 |
|
|
10-WSY/3.3 |
150-240 |
|
|
10-WSY/3.4 |
300-400 |
|
10kv三芯中间接头 |
10/3.1 |
25-50 |
|
|
10/3.2 |
70-120 |
|
|
10/3.3 |
150-240 |
|
|
10/3.4 |
300-400 |
